產品特征

工業級設計，八萬小時不間斷工作，性能穩定

高分辨率，高對比度，超寬視角

超窄邊設計，雙邊拼縫僅3.5mm

采用直下式LED背光系統

內置拼接控制器可實現圖像拼接顯示功能

采用 3D 數字化圖像處理內核，精確監控更多細節

圖像信號增益功能,更加穩定正確的圖像控制,實現圖像真實還原,提高系統可信賴性

信號接口齊全，支持 CVBS(BNC)、HDMI、VGA、DVI 輸入

支持電腦集中控制，可通過電腦進行拼接單元參數調整

自動智能溫控系統，節能環保，使拼接單元具有更高的穩定性和可靠性

全金屬外殼，防靜電,防磁場，防強電場干擾

標準機柜安裝結構,標準化、模塊化可實現快速拼接安裝

                             詳細技術參數

液晶面板

型號

55” DID LCD Panel (對角線1387mm)

物理分辨率

1920×1080(H×V)

像素間距

0.63（H）×0.63 (V)

亮度

500 (cd/ m )

對比度

4000:1

響應時間

8ms

顯示色彩

16.7M

視角

178°(H) / 178°(V)

圖像

屏幕比例

16:9

畫質補償技術

LTI、CTI

運動補償技術

AUTO MOVE

濾波器

3D 梳狀濾波，數字降噪

視頻制式

PAL、NTSC

信號信源

復合視頻輸入

CVBS(BNC)  ×1；

復合視頻輸出

CVBS(BNC)  ×1 ；

數字信號輸入

HDMI×1；   1920x1080@60Hz 向下兼容

電腦信號輸入

VGA(DB-15)  ×1；1920x1080@60Hz 向下兼容

數字信號輸入

DVI(DVI-I)×1；1080P(1920×1080)  向下兼容

內置拼接控制器

電腦集中控制接口

RS232

功能

信號任意組合拼接顯示，整屏拼接顯示，單屏 獨立顯示，局部拼接顯示，DVI/CVBS環通顯示（復制），一路信號任意窗口漫游、縮放，邊框消隱

系統

自動溫控系統

自動根據設定的工作溫度和實際機器溫度，控制風扇的運轉、降低噪音、節約能耗、提高液晶拼接單元的穩定性和可靠性

圖像信號增益

更加穩定正確的圖像控制，實現圖像真實還原,提高系統可信賴性

操作方式

電腦集中控制

總線控制

I C

平均無故障時間(MTBF)

80000 小時

電源

寬電壓設計

100~240V

功耗

280W

結構

邊框尺寸

上:2.5mm;    下1.3mm;  左:2.5mm;  右:1.3mm

外型尺寸

1215.3mm×686.1mm×127.5mm（寬×高×深）

顯示區域尺寸

1209.6mm×680.4 mm (寬×高)

安裝孔位

748.1×240（mm）（長×寬）

外殼材料

全金屬外殼，防靜電，防磁場，防強電場干擾

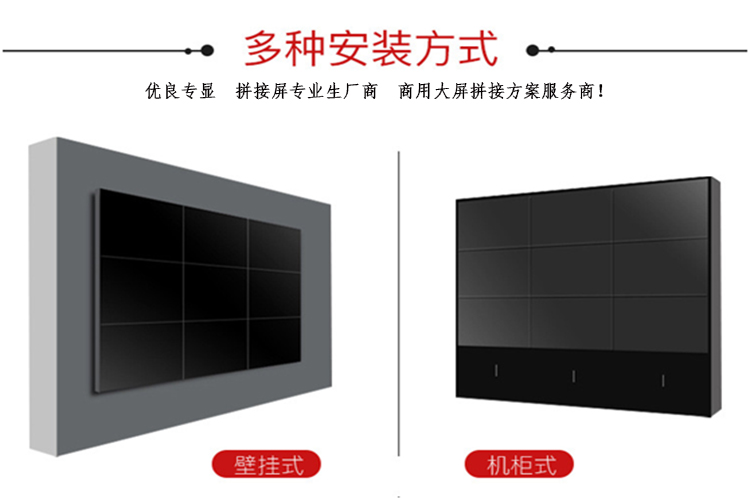

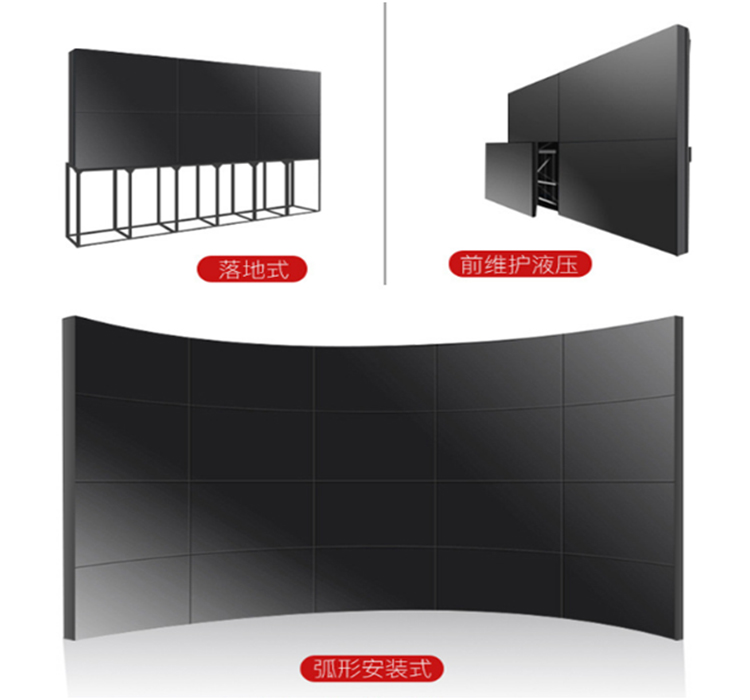

安裝方式

標準型機柜、定制型機柜

重量

整機毛重

約 35Kg(含包裝)

整機凈重

約 30Kg

環境

存儲溫度

-20℃~65℃

工作溫度

0℃~55℃

工作濕度

10%~90%

品質

品質保證

中國電器產品強制認證（3C），公安部檢測報告

環保標準

所有元器件及包裝輔料符合國際環保標準
